Como os reboques de eixo hidráulico KTG suportam transporte pesado?

O que é um trailer resistente e quando você precisa de um?

Um Reboque Pesado é uma plataforma de transporte rebocada ou autopropelida projetada para transportar cargas que excedem a capacidade dos reboques comerciais padrão, normalmente definidos como cargas úteis acima de 40 toneladas, com configurações especializadas que chegam a dezenas de milhares de toneladas para os projetos de transporte industrial mais exigentes. Os reboques pesados ​​são o facilitador essencial da construção de infraestrutura em grande escala, execução de projetos de petróleo e gás, instalação de geração de energia, operações de estaleiros, substituição de pontes e realocação de equipamentos de mineração em todas as principais economias industriais.

As três categorias fundamentais de reboques utilizados no transporte pesado são: reboques rebocados convencionais (puxados por um motor principal em pontos de acoplamento fixos), reboques de plataforma hidráulica (com eixos de suspensão hidráulica controlados individualmente que nivelam a carga independentemente da superfície da estrada) e transportadores modulares autopropelidos (SPMT), que integram sua própria potência e direção em uma plataforma modular que pode operar independentemente de um trator externo. Cada tipo atende a diferentes características de carga, condições de acesso ao local e requisitos operacionais, e a escolha incorreta entre eles resulta em transporte inseguro ou em gastos excessivos significativos em capacidade não necessária para a tarefa.

Para compradores, gerentes de projeto e engenheiros de logística no Oriente Médio e em todo o mundo, compreender os parâmetros de desempenho específicos dos reboques de linha de eixo hidráulico, como as séries KTG-3, KTG-4, KTG-5 e KTG-6, é essencial para a especificação correta de equipamentos em contratos de transporte pesado, onde pesos de carga, cargas por eixo e classificações rodoviárias determinam os limites legais e práticos do que pode ser transportado em infraestrutura pública e privada.

Quais são os três tipos de reboques: a estrutura de classificação para transporte pesado

Compreender quais são os três tipos de reboques no contexto do transporte pesado e especializado fornece a estrutura essencial para a seleção do equipamento. A categorização da indústria distingue os reboques principalmente pelo seu projeto estrutural, sistema de suspensão e se eles exigem um motor principal externo para propulsão.

Tipo 1: Reboques Pesados Convencionais

Os projetos convencionais de reboques pesados incluem reboques rebaixados (lowboy), reboques escalonados e reboques extensíveis que são rebocados por um trator pesado na frente. Estas são as plataformas de transporte pesado mais utilizadas em todo o mundo devido ao seu custo mais baixo em relação às alternativas hidráulicas e autopropulsadas, à sua compatibilidade com unidades de trator padrão e à sua disponibilidade a partir de uma grande base de produção global.

Os reboques de plataforma baixa convencionais estão disponíveis em configurações de eixo de 2 a 10 linhas de eixo, com classificações de carga útil de 50 toneladas a mais de 200 toneladas, dependendo da contagem de eixos, espaçamento entre eixos e design de viga estrutural. A carga máxima legal por eixo na maioria dos países varia de 8 a 13 toneladas por eixo para reboques padrão, o que significa que um reboque de plataforma baixa de 4 eixos com 4 toneladas de carga por plataforma de eixo distribui o peso por 8 pontos de eixo e pode atingir uma carga útil total de aproximadamente 32 a 52 toneladas, dependendo dos regulamentos nacionais. Para cargas mais pesadas, linhas de eixo adicionais são adicionadas para aumentar o número de pontos de contato do eixo e reduzir a carga por eixo para níveis legalmente permitidos.

Tipo 2: Reboques de plataforma hidráulica com eixos controlados individualmente

Os reboques de plataforma hidráulica, também conhecidos como reboques de linha de eixo hidráulico ou plataformas do tipo SPMT quando equipados com direção, mas não com propulsão, usam cilindros de suspensão acionados individualmente hidraulicamente em cada posição do eixo. A suspensão hidráulica desempenha duas funções críticas simultaneamente: nivela ativamente a plataforma de carga, independentemente das irregularidades da superfície da estrada, e permite ao operador baixar toda a plataforma para facilitar a carga e descarga sem equipamento de elevação externo.

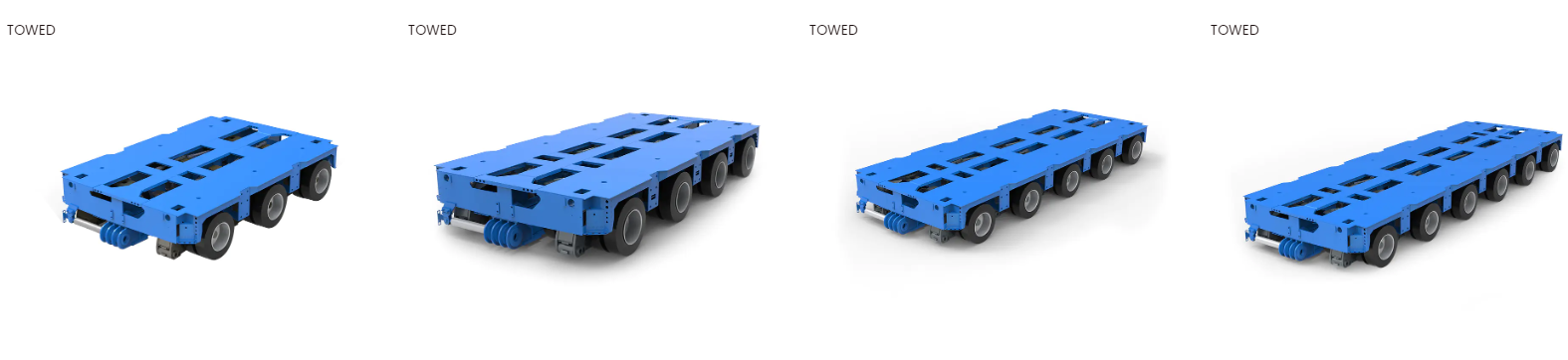

Os reboques de linha de eixo hidráulico da série KTG (KTG-3, KTG-4, KTG-5, KTG-6) representam uma linha de produtos projetada especificamente dentro desta categoria, oferecendo de 3 a 6 linhas de eixo em um formato modular padronizado que permite que múltiplas unidades sejam acopladas lado a lado ou em conjunto para atingir as dimensões específicas da plataforma e a contagem de eixos necessárias para a carga em questão. Esta modularidade é a vantagem comercial que define os reboques de plataforma hidráulica em relação aos reboques de plataforma convencional de configuração fixa para contratos de transporte industrial pesado, onde as cargas variam significativamente entre os movimentos.

Tipo 3: Transportador Modular Autopropelido (SPMT)

O transportador modular autopropelido é a categoria mais avançada tecnologicamente e operacionalmente flexível no transporte pesado. Um transportador modular autopropelido SPMT integra uma plataforma hidráulica, direção de eixo individual e uma unidade de energia a bordo (diesel ou elétrica) em uma plataforma modular que pode se mover em qualquer direção, girar no local e atravessar terrenos que seriam inacessíveis a combinações de trator-reboque. A designação de reboque modular autopropelido enfatiza a capacidade do reboque de operar sem um motor principal externo, o que é crítico em aplicações como transferências de docas secas em estaleiros, reviravoltas de plantas industriais e instalações de pontes onde o acesso rodoviário para uma unidade de trator é impossível.

Um modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

Transportador modular autopropelido: como funciona a tecnologia SPMT

O transportador modular autopropelido combina quatro sistemas de engenharia em uma única unidade integrada: a estrutura estrutural da plataforma, o sistema hidráulico de suspensão e direção, o sistema de potência e acionamento e o sistema eletrônico de controle e sincronização. Cada sistema deve funcionar corretamente e em coordenação com todos os outros sistemas para que o SPMT opere com segurança sob as cargas extremas que foi projetado para suportar.

Deck Estrutural e Arquitetura Modular

Uma plataforma transportadora modular autopropelida spmt é construída em aço de alta resistência em uma estrutura de grade que distribui a carga por todas as posições do eixo simultaneamente. O design modular permite que unidades SPMT individuais de largura padrão (normalmente 2,43 m por módulo) sejam conectadas lado a lado para criar plataformas de 2,43 m, 4,86 ​​m, 7,29 m ou largura superior, e conectadas de ponta a ponta para criar plataformas de qualquer comprimento prático. Um único módulo SPMT normalmente fornece linhas de 4 a 8 eixos na direção de deslocamento, e os módulos são combinados para corresponder à área ocupada e ao peso da carga específica.

O aço estrutural usado na construção de reboques modulares autopropelidos é normalmente aço de alto rendimento com uma resistência mínima ao escoamento de 690 MPa (100.000 psi), fornecendo a relação resistência-peso necessária para transportar cargas máximas, mantendo a altura do convés tão baixa quanto possível para minimizar a altura combinada do convés mais carga para pontes e limitações de espaço aéreo.

Suspensão Hidráulica e Sistema de Direção

Cada posição de eixo em um transportador modular autopropelido SPMT é equipada com um cilindro hidráulico controlado de forma independente que suspende a plataforma acima do eixo. O sistema hidráulico conecta todos os cilindros a um coletor comum com válvulas de controle individuais, permitindo:

• Umctive deck leveling: Ums the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• Ajuste de altura: A plataforma pode ser baixada até ao nível do solo para transferência de carga e elevada até à altura de deslocamento durante o transporte. A faixa de deslocamento vertical é normalmente de 300 a 600 mm, dependendo do modelo SPMT.
• Direção do eixo em 360 graus: Cada eixo pode ser direcionado de forma independente, permitindo que o SPMT se desloque em qualquer direção, gire em um raio mínimo e execute a direção caranguejo (deslocamento lateral) sem virar a plataforma. Esta é a capacidade que torna o SPMT especialmente adequado para instalações industriais confinadas.

Sistema de potência e acionamento

A unidade de energia de um transportador modular autopropelido SPMT é normalmente um motor diesel (ou em modelos mais recentes com acionamento elétrico, uma bateria ou fonte de energia de célula de combustível) que aciona as bombas hidráulicas que alimentam os cilindros de suspensão e os motores de tração das rodas. Os motores de acionamento em cada posição das rodas do eixo fornecem propulsão e frenagem, com o sistema de controle eletrônico gerenciando a distribuição de torque em todas as rodas motrizes para evitar o deslizamento das rodas sob as cargas extremas envolvidas.

Os modernos transportadores modulares autopropelidos SPMT atingem velocidades de deslocamento de 1 a 8 km/h dependendo do peso da carga, do terreno e da geometria da rota, o que pode parecer lento em termos absolutos, mas é apropriado dada a escala e o valor das cargas transportadas. Um módulo de plataforma offshore de 5.000 toneladas movendo-se a 3 km/h transporta energia cinética equivalente a um trem de carga totalmente carregado na velocidade da linha, e as baixas velocidades controladas do transporte SPMT são um parâmetro de projeto crítico para a segurança, e não uma limitação de desempenho.

Reboques de linha de eixo hidráulico KTG: o guia completo de especificações

Os reboques de linha de eixo hidráulico da série KTG representam uma família de produtos projetada para o setor de transporte industrial pesado, com quatro configurações padrão correspondentes a 3, 4, 5 e 6 linhas de eixo por unidade de reboque. Cada configuração KTG oferece uma capacidade de carga útil, comprimento de convés e perfil de distribuição de carga por eixo diferentes, tornando a série aplicável a uma ampla gama de cenários de transporte pesado, desde grandes transformadores e vasos de pressão até módulos de equipamentos offshore e máquinas portuárias.

Linha de eixos hidráulicos KTG-3 com 3 eixos: especificações e aplicações

O Reboque de linha de eixos hidráulicos KTG-3 com 3 eixos é a configuração mais compacta da série KTG, fornecendo uma plataforma adequada para cargas que cabem em uma área de 3 eixos e exigem suspensão hidráulica para proteção da carga ou capacidade de nivelamento do convés que os reboques convencionais não podem fornecer.

• Umxle configuration: 3 linhas de eixos hidráulicos, com 2 ou 4 rodas por linha de eixo dependendo da configuração, proporcionando de 6 a 12 pontos de contato de rodas no total.
• Capacidade de carga útil: Normalmente, 60 a 90 toneladas de carga útil total da plataforma, dependendo das especificações dos pneus e das condições da superfície da estrada.
• Dimensões do convés: Largura padrão da plataforma de 2,43 a 3,0 m, comprimento da plataforma correspondente ao comprimento do módulo de 3 eixos.
• Curso da suspensão hidráulica: Faixa de ajuste vertical de 300 a 500 mm para otimização da altura de carregamento e transporte.
• Melhores aplicações: Transformadores, pequenos vasos de pressão, máquinas industriais, grupos geradores e transporte de equipamentos militares onde as cargas estão dentro da faixa de capacidade de 3 eixos.

Reboque de linha de eixos hidráulicos KTG-4 com 4 eixos: especificações e aplicações

O Reboque de linha de eixos hidráulicos KTG-4 com 4 eixos adiciona uma linha de eixo à plataforma KTG-3, aumentando proporcionalmente a capacidade de carga útil e distribuindo a carga por uma zona de contato mais longa, o que reduz a carga pontual em superfícies de estradas e estruturas de pontes sensíveis.

• Umxle configuration: 4 linhas de eixos hidráulicos, proporcionando de 8 a 16 pontos de contato das rodas no total.
• Capacidade de carga útil: Normalmente, 80 a 120 toneladas de carga útil total da plataforma para configurações padrão de transporte rodoviário.
• Umxle load per line: Umpproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• Melhores aplicações: Transformadores de média potência (faixa de 50 a 100 toneladas), embarcações petroquímicas, equipamentos de construção (grandes escavadeiras, guindastes sem lança) e máquinas de movimentação portuária.
• Capacidade de acoplamento: O KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

Linha de eixos hidráulicos KTG-5 com 5 eixos: especificações e aplicações

O Reboque de linha de eixos hidráulicos KTG-5 com 5 eixos fornece capacidade intermediária na série KTG, oferecendo aumento significativo de carga útil em relação à configuração de 4 eixos, permanecendo dentro das restrições operacionais da maioria das pesquisas de rotas de transporte pesado para projetos de infraestrutura e energia no Oriente Médio e no mundo.

• Umxle configuration: 5 linhas de eixos hidráulicos, proporcionando de 10 a 20 pontos de contato das rodas.
• Capacidade de carga útil: Normalmente, 100 a 160 toneladas de carga útil total da plataforma.
• Peso total do veículo: Com a tara do motor principal e do reboque, o peso bruto total combinado do veículo (GCVW) atinge 180 a 250 toneladas, exigindo licenças especiais de transporte e muitas vezes reforço de rota ou escolta na maioria das jurisdições.
• Precisão de nivelamento do convés: O controle hidráulico mantém o nível do convés entre mais ou menos 0,5 graus em todas as posições dos 5 eixos, protegendo cargas sensíveis, como transformadores e equipamentos industriais de precisão, contra danos estruturais ou elétricos induzidos por inclinação.
• Melhores aplicações: Grandes transformadores de potência (faixa de 100 a 150 toneladas), vasos de reatores pesados, vigas de pontes, componentes de módulos offshore e realocação de equipamentos de mineração.

Linha de eixos hidráulicos KTG-6 com 6 eixos: especificações e aplicações

O Reboque de linha de eixos hidráulicos KTG-6 com 6 eixos é a configuração de unidade única mais pesada da série KTG, fornecendo a contagem máxima de eixos e carga útil da linha em um módulo de formato padrão. A configuração de 6 eixos é apropriada para as cargas mais pesadas de elevação única na faixa de 150 a 200 toneladas que devem ser transportadas em infraestrutura rodoviária sem exigir capacidades completas de transportador modular autopropelido SPMT.

• Umxle configuration: 6 linhas de eixos hidráulicos, proporcionando 12 a 24 pontos de contato das rodas, dependendo da configuração de pneu duplo ou super simples.
• Capacidade de carga útil: Normalmente, 150 a 250 toneladas de carga útil total da plataforma para configuração padrão.
• Umxle load management: O 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Acoplamento de múltiplas unidades: Várias unidades KTG-6 podem ser acopladas em conjunto para criar plataformas estendidas para cargas muito longas, como vigas de pontes, torres de turbinas eólicas e seções de tubulações com mais de 50 metros de comprimento.
• Melhores aplicações: Transformadores e reatores extragrandes acima de 150 toneladas, módulos industriais pesados, componentes de plantas de petróleo e gás, logística offshore em ambientes portuários e grandes elementos de infraestrutura civil.

Tabela de comparação da série KTG

Transportador Pesado do Oriente Médio: Requisitos do Mercado e Condições Operacionais

O Transportador Pesado do Oriente Médio O mercado tem características únicas impulsionadas pela escala dos programas de desenvolvimento energético, petroquímico e de infraestrutura da região. A Arábia Saudita, os EAU, o Qatar, o Kuwait, Omã e o Bahrein representam colectivamente uma das maiores concentrações de procura de transporte pesado per capita de qualquer região do mundo, impulsionada pela construção contínua de megaprojectos de expansões de refinarias, desenvolvimento de instalações de GNL, actualizações de produção de energia e programas de infra-estruturas urbanas de escala excepcional.

Fatores que definem os requisitos de transporte pesado no Oriente Médio

• Temperaturas ambientes extremas: Ummbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• Proteção contra entrada de areia e poeira: As partículas de areia sopradas pelo vento nos ambientes desérticos do Golfo são extremamente finas e abrasivas, penetrando em rolamentos não vedados, conexões hidráulicas e sistemas elétricos em taxas que não seriam encontradas em operações em climas temperados. As especificações do Middle East Heavy Duty Transporter devem incluir gabinetes elétricos com classificação IP65 ou superior, conexões hidráulicas vedadas e rolamentos vedados livres de manutenção em todos os pontos de articulação do eixo. Arranjos de rolamentos convencionais desprotegidos exigem intervalos de substituição frequentes, medidos em meses, em vez de anos, em ambientes do Golfo com muita poeira.
• Variação da qualidade da estrada: As rotas de transporte pesado no Oriente Médio variam de rodovias premium de múltiplas faixas com excelente qualidade de pavimento a estradas de acesso industrial não pavimentadas, terminais portuários e seções de trilhos no deserto que conectam locais de construção à estrada pública mais próxima. A suspensão hidráulica dos reboques da série KTG e das plataformas SPMT é particularmente valiosa neste ambiente operacional porque compensa ativamente as irregularidades da superfície que criariam cargas dinâmicas perigosas em reboques convencionais de suspensão fixa.
• Grande demanda de transporte de elevador único: O Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Logística porto-site: Muitas cargas pesadas que chegam ao Oriente Médio passam por portos importantes, incluindo Jebel Ali (Emirados Árabes Unidos), Porto Rei Abdul Aziz em Dammam (Arábia Saudita), Porto de Sohar (Omã) e Porto de Hamad (Qatar). A cadeia logística de transporte pesado, desde a descarga portuária até ao local do projecto, envolve frequentemente tanto operações SPMT no ambiente portuário (onde o acesso rodoviário é limitado) como transporte rodoviário convencional com reboques de plataforma KTG para a parte rodoviária da viagem.

Semirreboque do Oriente Médio: a espinha dorsal do transporte comercial padrão

O Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

O Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Este limite é a fronteira comercial entre as operações padrão de semirreboque do Oriente Médio e as operações de transporte pesado que exigem equipamento KTG ou SPMT especializado e as correspondentes análises de engenharia, levantamentos de rotas e pedidos de licença.

Reboque Hidráulico SPMT vs KTG: Escolhendo o Equipamento Certo para o Seu Projeto

O decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Quando escolher um transportador modular autopropelido SPMT

• Acesso confinado a locais onde as combinações trator-reboque não podem manobrar: As unidades SPMT podem fazer direção caranguejo, girar cargas no lugar e passar por espaços que as combinações convencionais de reboque e motor principal não conseguem navegar. O carregamento de doca seca em estaleiros, o posicionamento de módulos em superfícies offshore e a colocação de equipamentos em instalações industriais operacionalmente ativas normalmente exigem capacidade SPMT.
• Cargas acima de 500 toneladas de elevação única: Embora os reboques KTG acoplados em grandes configurações possam, teoricamente, suportar cargas brutas muito elevadas, a gestão operacional de arranjos KTG de múltiplas unidades muito grandes com um único motor principal torna-se praticamente complexa acima de aproximadamente 500 toneladas. Acima deste peso, as plataformas SPMT com propulsão integrada em cada posição do módulo proporcionam um gerenciamento de carga mais controlável e capacidade de posicionamento mais precisa.
• Transferência entre estruturas flutuantes e fixas (load-in/load-out): O self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Quando escolher um trailer de linha de eixo hidráulico KTG

• Transporte rodoviário em distâncias superiores a 5 km: Os transportadores modulares autopropelidos SPMT viajam de 1 a 8 km/h e não são adequados para movimentos rodoviários de longa distância. Os reboques de linha de eixo hidráulico KTG puxados por um motor principal podem viajar em velocidades rodoviárias apropriadas para as condições de licença, normalmente de 15 a 40 km/h para movimentos de transporte pesado, tornando-os a escolha correta para transporte entre portos, terminais ferroviários e locais de projeto em distâncias rodoviárias significativas.
• Cargas de 60 a 250 toneladas que necessitam de transporte rodoviário: O KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Projetos com alta frequência de transporte e peso moderado de movimento único: Para o transporte recorrente de equipamentos industriais de 80 a 150 toneladas por movimento (como movimentos regulares de parada de fábrica, realocações de equipamentos de mineração ou substituições recorrentes de transformadores de energia), um reboque KTG-4 ou KTG-5 fornece a solução mais econômica porque seu custo operacional diário mais baixo em relação ao aluguel de SPMT é amortizado de forma mais favorável em movimentos múltiplos.

SPMT vs KTG: comparação de critérios de decisão

Levantamento de rotas, licenças e engenharia estrutural para transporte de reboques pesados

Todo movimento de transporte pesado envolvendo um Reboque para serviço pesado acima dos limites legais de peso bruto do veículo requer um processo estruturado de engenharia pré-transporte que abranja o levantamento da rota, pedidos de licença e, em alguns casos, reforço temporário de pontes, bueiros e superfícies rodoviárias ao longo da rota proposta. Este processo não é uma sobrecarga burocrática, mas um requisito genuíno de gestão de segurança e responsabilidade: uma ponte sobrecarregada que falha sob uma carga de 200 toneladas traz consequências que nenhuma apólice de seguro de transporte cobre totalmente.

Requisitos de pesquisa de rota para transporte KTG e SPMT

Um levantamento de rota para transporte pesado usando equipamento KTG ou SPMT deve documentar e avaliar:

• Capacidade da ponte: Cada ponte na rota proposta deve ser avaliada quanto à compatibilidade com o peso bruto combinado do veículo proposto e a configuração de carga por eixo. Desenhos de projeto originais, relatórios atuais de inspeção de condições estruturais e histórico de carga de tráfego são informações necessárias. Para as rotas do Médio Oriente, muitas pontes foram originalmente concebidas de acordo com os padrões de carregamento rodoviário europeus ou americanos das décadas de 1970 e 1980, e a sua capacidade restante real sob configurações específicas de veículos de transporte pesado requer uma análise de engenharia estrutural independente.
• Liberação aérea: Umll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• Largura da estrada e raio de viragem: O swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Condição do pavimento e capacidade de carga: Superfícies de estradas macias ou danificadas podem exigir pistas de corrida temporárias em placas de aço, melhorias no solo ou desvios de rota para evitar danos permanentes ao pavimento e evitar a perda de estabilidade do veículo em solo macio. Isto é particularmente relevante para estradas de acesso a locais no Médio Oriente através de terrenos desérticos recentemente classificados.

Perguntas frequentes

1. O que é um reboque pesado e como ele difere de um reboque comercial padrão?

Um Trailer Pesado é uma plataforma de transporte projetada especificamente para cargas que excedem a capacidade de carga útil de reboques de carga comercial padrão, normalmente acima de 40 toneladas de carga útil, com sistemas estruturais, de suspensão e de direção especializados para o transporte seguro de cargas superdimensionadas, com excesso de peso ou estruturalmente sensíveis. Os reboques comerciais padrão (plataformas, cortinas laterais, unidades refrigeradas) são projetados para cargas de até 24 a 28 toneladas de carga útil na maioria dos mercados, usam molas convencionais ou suspensão a ar e são conectados a unidades de trator de quinta roda padrão. Os reboques pesados ​​utilizam estruturas de aço de maior resistência, suspensão hidráulica, configurações de múltiplos eixos para distribuição de carga e muitas vezes exigem licenças especiais para cada movimento de transporte acima dos limites legais de peso.

2. Quais são os três tipos de reboques utilizados no transporte pesado?

O three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Como funciona um transportador modular autopropelido?

Um transportador modular autopropelido spmt funciona integrando cilindros de suspensão hidráulica controlados independentemente em cada posição do eixo (que nivelam a plataforma e transferem a carga uniformemente, independentemente do terreno), motores de tração hidráulica individuais que fornecem propulsão e frenagem, direção de eixo de 360 ​​graus em cada grupo de eixos, permitindo o movimento em qualquer direção, e um sistema de sincronização eletrônica que coordena todas as funções hidráulicas e de acionamento em vários módulos acoplados. O resultado é uma plataforma que pode transportar cargas extremamente pesadas com precisão de posicionamento milimétrica, ao mesmo tempo que protege cargas sensíveis contra inclinação ou choque durante todo o movimento de transporte.

4. O que torna as operações do Middle East Heavy Duty Transporter diferentes do transporte pesado europeu ou norte-americano?

As operações do Middle East Heavy Duty Transporter diferem do transporte pesado em clima temperado principalmente em seus requisitos de temperatura ambiente extrema (até 50 graus Celsius ambiente, exigindo óleos hidráulicos de alta temperatura e sistemas de resfriamento ampliados), requisitos de proteção contra entrada de areia e poeira (IP65 ou superior para todos os componentes elétricos e hidráulicos), a escala excepcional de pesos de carga individuais impulsionados pelo pipeline do projeto do setor de energia do Golfo e a combinação frequente de operações SPMT baseadas em portos e transporte de reboque KTG baseado em estrada dentro de uma única cadeia logística de projeto. Equipamentos não configurados especificamente para as condições do Golfo sofrerão falhas prematuras nos sistemas hidráulicos, elétricos e mecânicos quando operados nas condições de pico do verão no Oriente Médio.

5. Qual é a carga útil máxima de um reboque com linha de eixo hidráulico KTG-6?

O KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Preciso de uma licença especial para operar um reboque com linha de eixo hidráulico KTG?

Sim, em praticamente todas as jurisdições do mundo, qualquer combinação de veículos que exceda o peso bruto máximo legal padrão do veículo (normalmente 40 a 65 toneladas, dependendo do país) requer uma autorização de transporte especial antes de circular em vias públicas. Para reboques KTG em qualquer configuração de eixo acima do KTG-3 transportando cargas substanciais, serão necessárias licenças na maioria dos mercados. O processo de licença normalmente requer a apresentação de especificações do veículo, documentação de levantamento de rota, relatórios de avaliação de pontes e uma proposta de cronograma de transporte, com aprovação da autoridade rodoviária e de transporte relevante antes do início do movimento. Nas jurisdições do Médio Oriente, as licenças são emitidas pelo Ministério dos Transportes de cada país respetivo.

7. Um reboque hidráulico KTG pode ser usado em vez de um SPMT para todos os trabalhos de transporte pesado?

Não, os reboques de linha de eixo hidráulico KTG não podem substituir os transportadores modulares autopropelidos SPMT para todas as aplicações de transporte pesado. As principais limitações dos reboques KTG em comparação com os SPMT são a necessidade de um motor primário externo para propulsão (que limita o acesso em locais confinados), o seu envelope de direção do reboque convencional (que impede a direção do caranguejo e a rotação no local) e a sua carga útil máxima prática mais baixa para movimentos de elevação única acima de aproximadamente 500 toneladas. O SPMT é especificamente necessário para operações de carga e descarga em portos, posicionamento de locais industriais confinados e qualquer aplicação onde a plataforma de transporte deva manobrar em direções ou através de espaços impossíveis para uma combinação trator-reboque.

8. Qual é a diferença entre um transportador modular autopropelido e um reboque modular autopropelido?

O terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Como o KTG-5 se compara ao KTG-6 para transporte de transformadores no Oriente Médio?

Para o transporte de transformadores de potência no Oriente Médio, a escolha entre o reboque de linha de eixos hidráulicos KTG-5 com 5 eixos e o reboque de linha de eixos hidráulicos KTG-6 com 6 eixos depende do peso do transformador e dos limites de carga por eixo aplicáveis ​​à rota de transporte específica. Os transformadores na faixa de 100 a 150 toneladas estão normalmente dentro da capacidade KTG-5, enquanto os transformadores acima de 150 toneladas requerem capacidade KTG-6 ou configurações acopladas em tandem. Para os grandes pesos de transformadores de rede mais comuns em projetos de infraestrutura de energia no Oriente Médio, que variam de 100 a 250 toneladas, o KTG-5 cobre as unidades mais leves e o KTG-6 lida com as unidades mais pesadas, tornando ambas as partes essenciais de uma frota completa de transportadores pesados ​​do Oriente Médio para a logística do setor de energia.

10. Qual aço estrutural é usado em reboques pesados ​​e por que isso é importante?

Reboques para serviço pesado, incluindo a série KTG e plataformas SPMT, usam aço estrutural de alta resistência com limites de escoamento mínimos normalmente variando de 460 MPa a 690 MPa (em comparação com 235 MPa a 355 MPa para aço estrutural padrão em reboques convencionais). Este aço de alta resistência permite que a estrutura do reboque transporte cargas extremas dentro de uma espessura de convés e peso total que mantém a tara do próprio reboque tão baixa quanto possível, maximizando a carga útil líquida que o reboque pode transportar dentro de qualquer limite de peso bruto do veículo. Para operações no Oriente Médio, a especificação do aço também deve considerar as elevadas temperaturas de serviço, onde o aço estrutural padrão pode sofrer ligeiras reduções na resistência ao escoamento em temperaturas sustentadas acima de 100 graus Celsius, o que pode ocorrer em ambientes desérticos de alta temperatura quando a plataforma de aço é exposta à radiação solar direta sem carga ou sombreamento acima dela.
